Kolika je histereza pneumatskog membranskog aktuatora?

Što je histereza pneumatskog membranskog aktuatora?

Kao dobavljačPneumatski membranski aktuator, često susrećem kupce koji su znatiželjni o tehničkim aspektima naših proizvoda. Jedno od često postavljanih pitanja je o histerezi pneumatskog membranskog aktuatora. U ovom postu na blogu ću se pozabaviti što je histereza, njeni uzroci, posljedice i kako je povezana s performansama pneumatskih membranskih aktuatora.

Razumijevanje histereze

Histereza je fenomen koji se javlja u mnogim fizičkim sistemima, uključujući pneumatske membranske aktuatore. Odnosi se na razliku u izlaznom odzivu sistema u zavisnosti od toga da li se ulaz povećava ili smanjuje. U kontekstu pneumatskog membranskog aktuatora, histereza je razlika u položaju vretena aktuatora za isti primijenjeni tlak zraka, ovisno o tome da li tlak raste ili opada.

Da biste to ilustrirali, zamislite pneumatski membranski aktuator koji se koristi za kontrolu protoka tekućine kroz ventil. Kada se pritisak vazduha koji se primenjuje na aktuator postepeno povećava, vretena aktuatora se pomera u određeni položaj. Međutim, kada se tada tlak zraka postepeno smanji natrag na istu vrijednost, vreteno aktuatora se možda neće vratiti u isti položaj kao što je bio tijekom povećanja tlaka. Ova razlika u položaju je histereza.

Uzroci histereze u pneumatskim membranskim aktuatorima

Postoji nekoliko faktora koji mogu doprinijeti histerezi u pneumatskim membranskim aktuatorima. Jedan od primarnih uzroka je trenje. Može doći do trenja između membrane i kućišta aktuatora, kao i između vretena i njegove vodilice. Kada se pritisak vazduha povećava, sila koju stvara pritisak mora savladati statičko trenje da bi pokrenula stablo. Jednom kada je stablo u pokretu, dinamičko trenje dolazi u igru. Kada se pritisak smanjuje, trenje djeluje u suprotnom smjeru, sprječavajući da se stabljika lako vrati u prvobitni položaj.

Drugi uzrok histereze je elastičnost dijafragme. Dijafragma je fleksibilna komponenta koja se deformiše pod uticajem vazdušnog pritiska. Međutim, deformacija dijafragme nije uvijek savršeno reverzibilna. Deo energije se gubi u obliku toplote tokom procesa deformacije i oporavka, što može dovesti do razlike u obliku i položaju dijafragme u zavisnosti od smera promene pritiska.

Unutrašnje curenje aktuatora takođe može doprineti histerezi. Ako postoji mala količina curenja zraka unutar aktuatora, stvarni pritisak koji djeluje na membranu može se razlikovati od primijenjenog tlaka. To može uzrokovati da aktuator reagira drugačije tijekom ciklusa povećanja i smanjenja tlaka.

Efekti histereze na performanse aktuatora

Histereza može imati nekoliko efekata na performanse pneumatskog membranskog aktuatora. Jedan od najznačajnijih efekata je na tačnost kontrole. U aplikacijama u kojima je potrebna precizna kontrola položaja ventila, kao što su sistemi upravljanja procesima, histereza može dovesti do grešaka u kontroli. Razlika u reakciji aktuatora tokom ciklusa povećanja i smanjenja pritiska može dovesti do toga da se ventil ne otvara ili ne zatvara u tačan položaj kako je naređeno, što može uticati na brzinu protoka, pritisak ili temperaturu procesnog fluida.

Histereza takođe može uticati na stabilnost kontrolnog sistema. Ako je histereza velika, kontrolni sistem može oscilirati dok pokušava ispraviti greške uzrokovane histerezom. To može dovesti do nestabilnosti u procesu i čak može uzrokovati oštećenje opreme.

Osim toga, histereza može smanjiti efikasnost aktuatora. Energija izgubljena zbog trenja i nepovratne deformacije dijafragme znači da je za rad aktuatora potrebno više energije. Ovo može povećati operativne troškove i smanjiti ukupnu efikasnost sistema.

Mjerenje i minimiziranje histereze

Da bi se izmjerila histereza pneumatskog membranskog aktuatora, obično se provodi test gdje se tlak zraka postepeno povećava od minimalne vrijednosti do maksimalne vrijednosti, a zatim se smanjuje na minimalnu vrijednost. Položaj vretena aktuatora se snima u pravilnim intervalima tokom ciklusa povećanja i smanjenja pritiska. Razlika u položaju vretena za iste vrijednosti pritiska se zatim izračunava da bi se odredila histereza.

Postoji nekoliko načina da se minimizira histereza u pneumatskim membranskim aktuatorima. Jedan pristup je smanjenje trenja. Ovo se može postići upotrebom materijala sa niskim trenjem za dijafragmu i vodilicu, kao i pravilnim podmazivanjem. Drugi način je poboljšanje dizajna dijafragme kako bi se osigurala reverzibilnija deformacija. Na primjer, korištenje dijafragme ujednačenije debljine i boljeg oblika može pomoći u smanjenju gubitka energije tijekom deformacije.

Pravilno održavanje aktuatora je također ključno za minimiziranje histereze. Redovni pregled i zamjena istrošenih dijelova, kao što su dijafragma i zaptivke, mogu pomoći u sprječavanju unutrašnjeg curenja i smanjenju trenja.

Poređenje sa pneumatskim klipnim aktuatorima

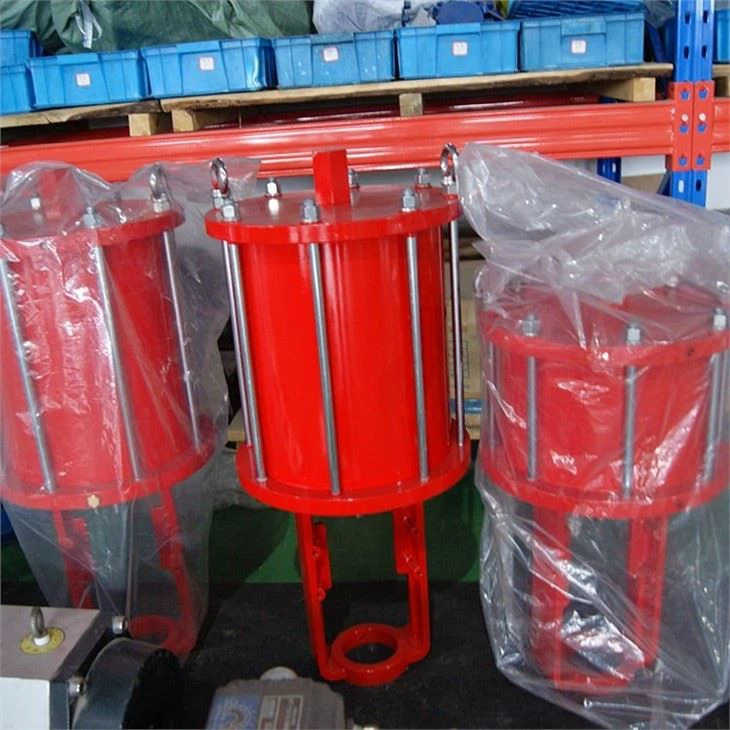

Također je vrijedno usporediti karakteristike histereze pneumatskih membranskih aktuatora s onima kodPneumatski klipni aktuatori. Pneumatski klipni aktuatori općenito imaju nižu histerezu u odnosu na membranske aktuatore. To je zato što klipni aktuatori obično imaju manje trenje zbog dizajna klipa i rasporeda cilindra. Klip se kreće linearnije i kontroliranije, a kontaktna površina između klipa i stijenke cilindra je obično manja i ujednačenija od kontaktne površine između membrane i kućišta aktuatora.

Međutim, pneumatski membranski aktuatori imaju druge prednosti u odnosu na klipne aktuatore, kao što su jednostavniji dizajn, niža cijena i bolja prikladnost za primjene gdje nije potreban veliki hod.

Zaključak

U zaključku, histereza je važna karakteristika pneumatskih membranskih aktuatora koja može imati značajan utjecaj na njihove performanse. Razumijevanje uzroka i posljedica histereze je ključno za odabir pravog aktuatora za određenu primjenu i za osiguranje njegovog pravilnog rada. Kao dobavljač pneumatskih membranskih aktuatora, posvećeni smo pružanju proizvoda visokog kvaliteta sa minimalnom histerezom. Naš tim stručnjaka može vam pomoći da odaberete aktuator koji najviše odgovara vašim potrebama i pruži tehničku podršku kako biste osigurali optimalne performanse.

Ako ste zainteresirani za kupovinu pneumatskih membranskih aktuatora ili imate bilo kakva pitanja o histerezi ili drugim tehničkim aspektima naših proizvoda, slobodno nas kontaktirajte za raspravu o nabavci. Radujemo se što ćemo raditi s vama kako bismo zadovoljili vaše potrebe industrijske automatizacije.

Reference

• [1] Smith, J. (2018). "Principi pneumatskih aktuatora". Priručnik za industrijsku automatizaciju, 3. izdanje.
• [2] Johnson, R. (2019). "Analiza histereze u pogonskim aktuatorima fluida". Journal of Fluid Power Systems, Vol. 22, br. 3.
• [3] Brown, A. (2020). "Projektovanje i optimizacija pneumatskih membranskih aktuatora". Zbornik radova Međunarodne konferencije o industrijskoj automatizaciji.
